Звено — система зеркал для дома

Звено — система круглых зеркал для дома. Днём это белые зеркала с мягким бортиком, вечером — свет: модули соединяются друг с другом, и там, где они касаются, загорается радуга.Каждый модуль становится поддержкой для другого — буквально, потому что модули держат друг друга на стене, и в переносном смысле: по одному зеркало просто отражает, а вместе они начинают светиться. Минимальный набор — два зеркала, к нему можно докупать новые и собирать любую фигуру.

Проект вырос из наблюдения за маленькими квартирами. Площадь новостроек сокращается,
и на стене остаётся место на один-два предмета, поэтому зеркало и светильник начинают спорить
за одну и ту же стену.Зеркало висит почти в каждой комнате, но вечером оно ничего не делает. Умный свет — ленты, панели, лампы — уже есть во многих домах, но днём он выглядит как техника, а не как вещь для интерьера: провода, пластик, точки светодиодов.Мне хотелось сделать предмет, который днём остаётся спокойным зеркалом, а вечером превращается в мягкий свет — и при этом стоит не дороже, чем люди готовы потратить на своё первое умное устройство.

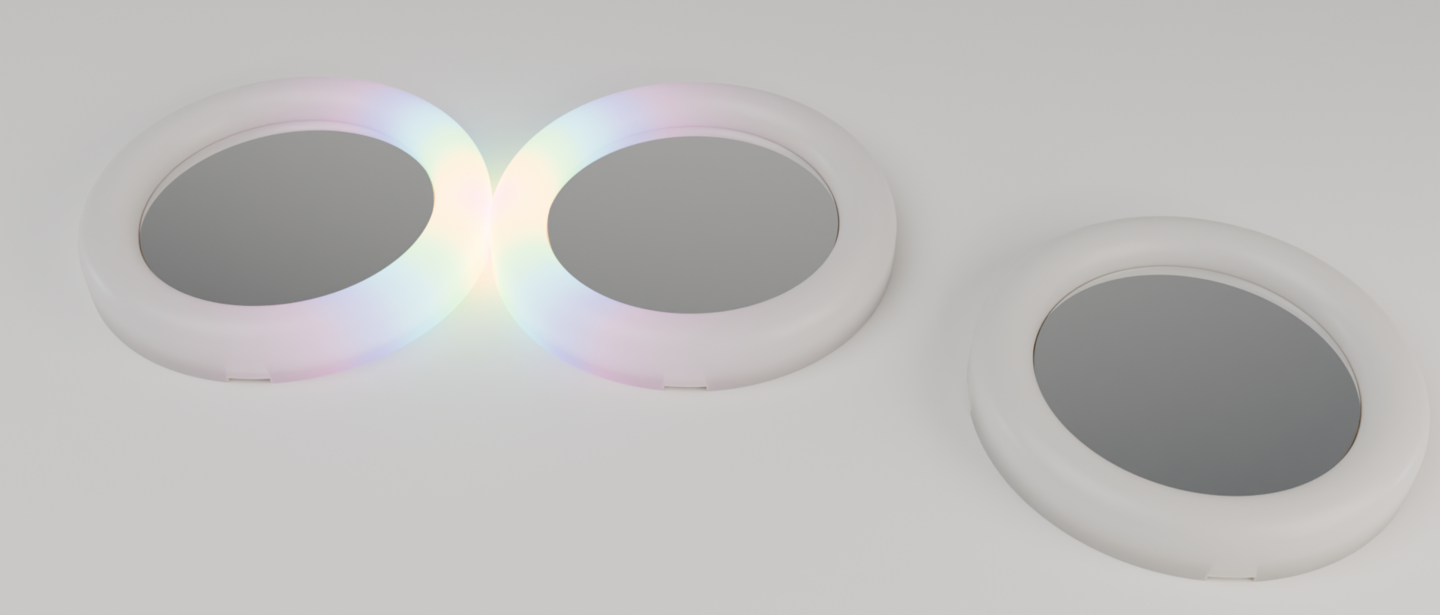

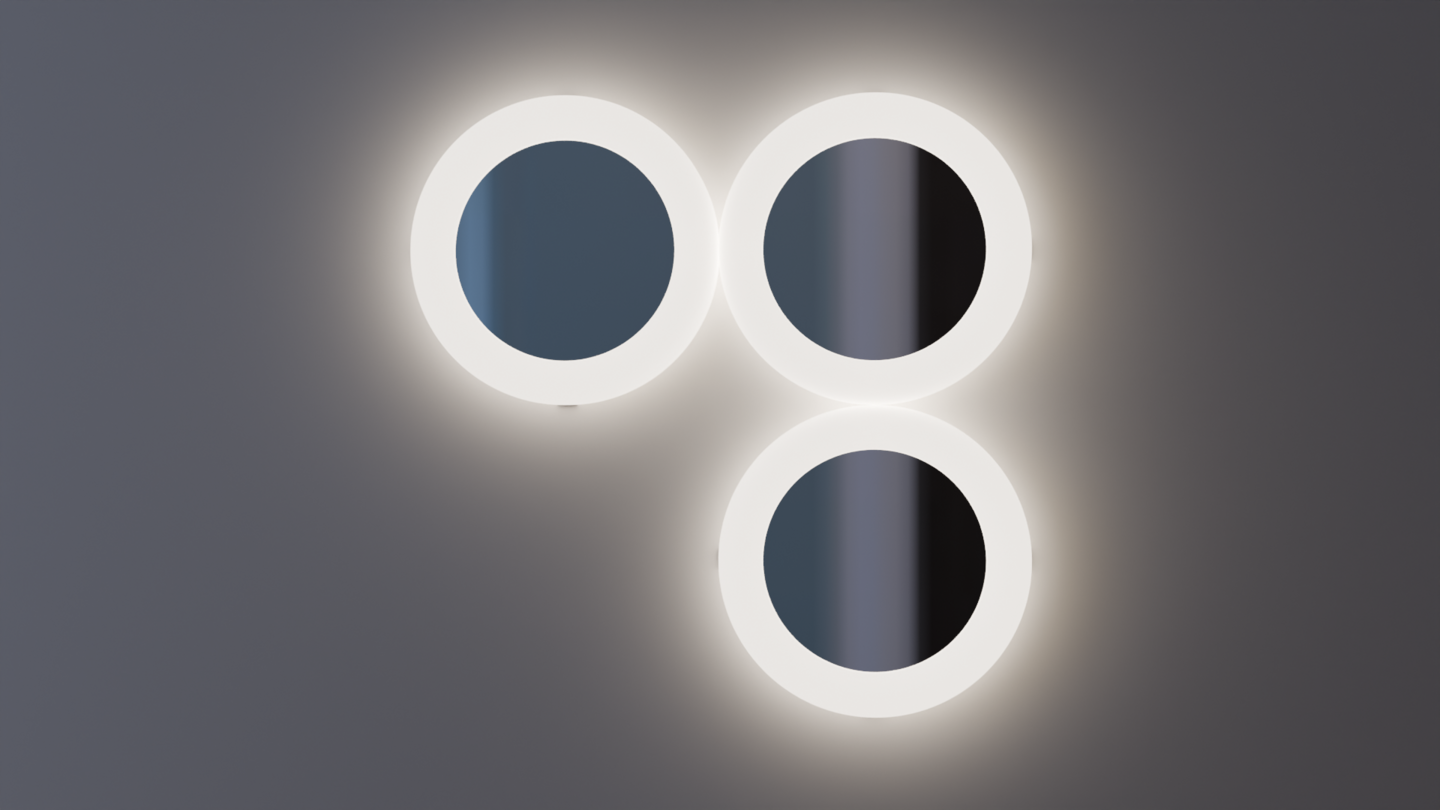

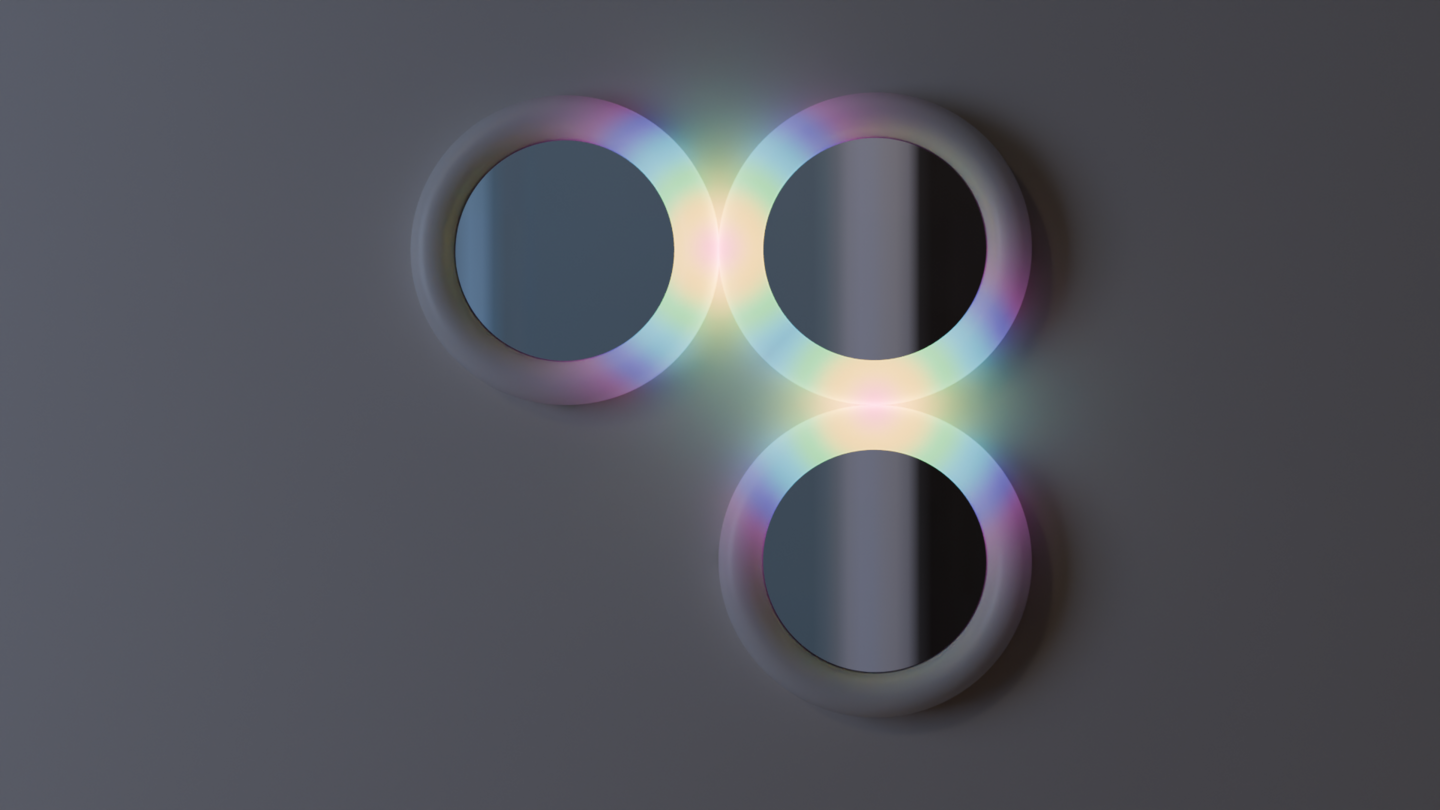

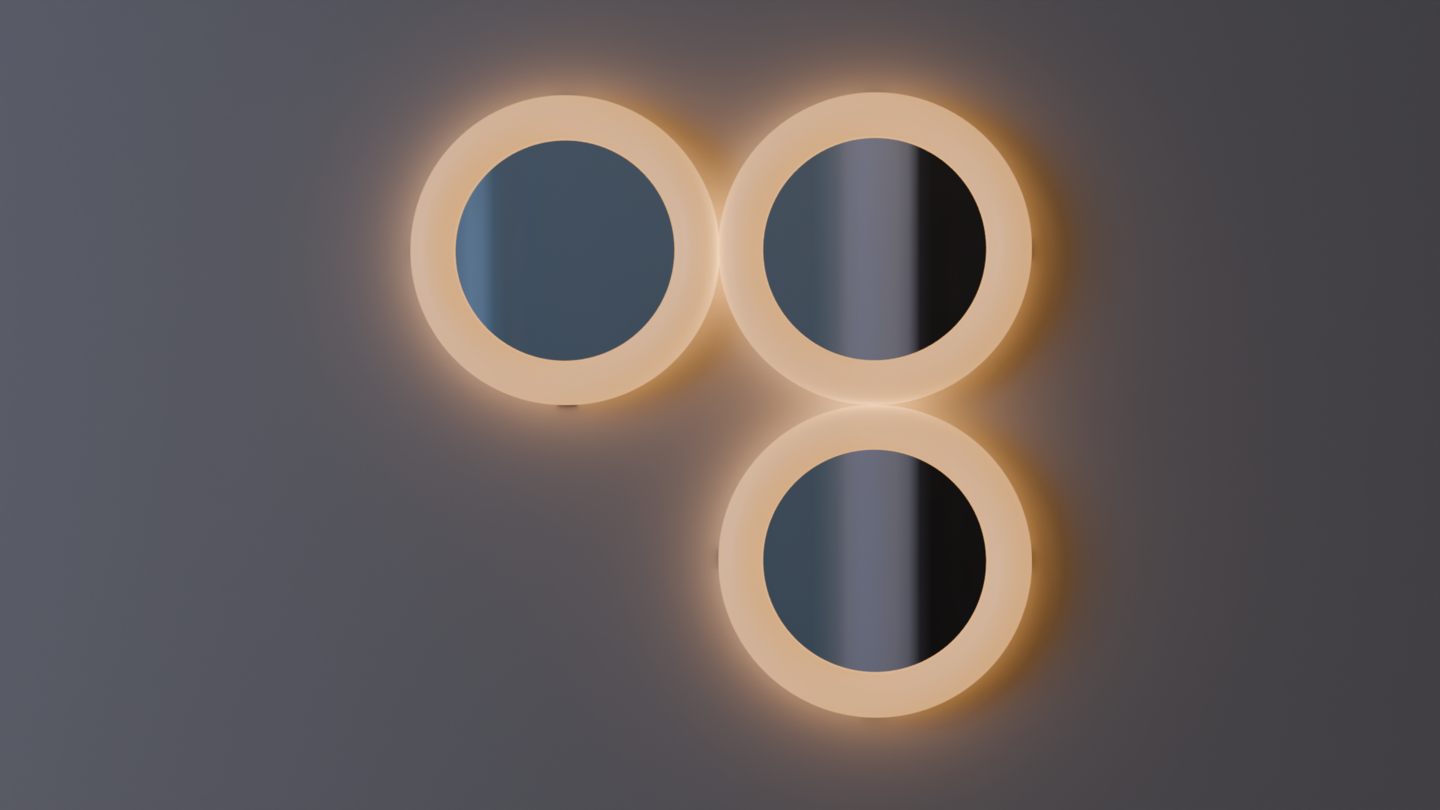

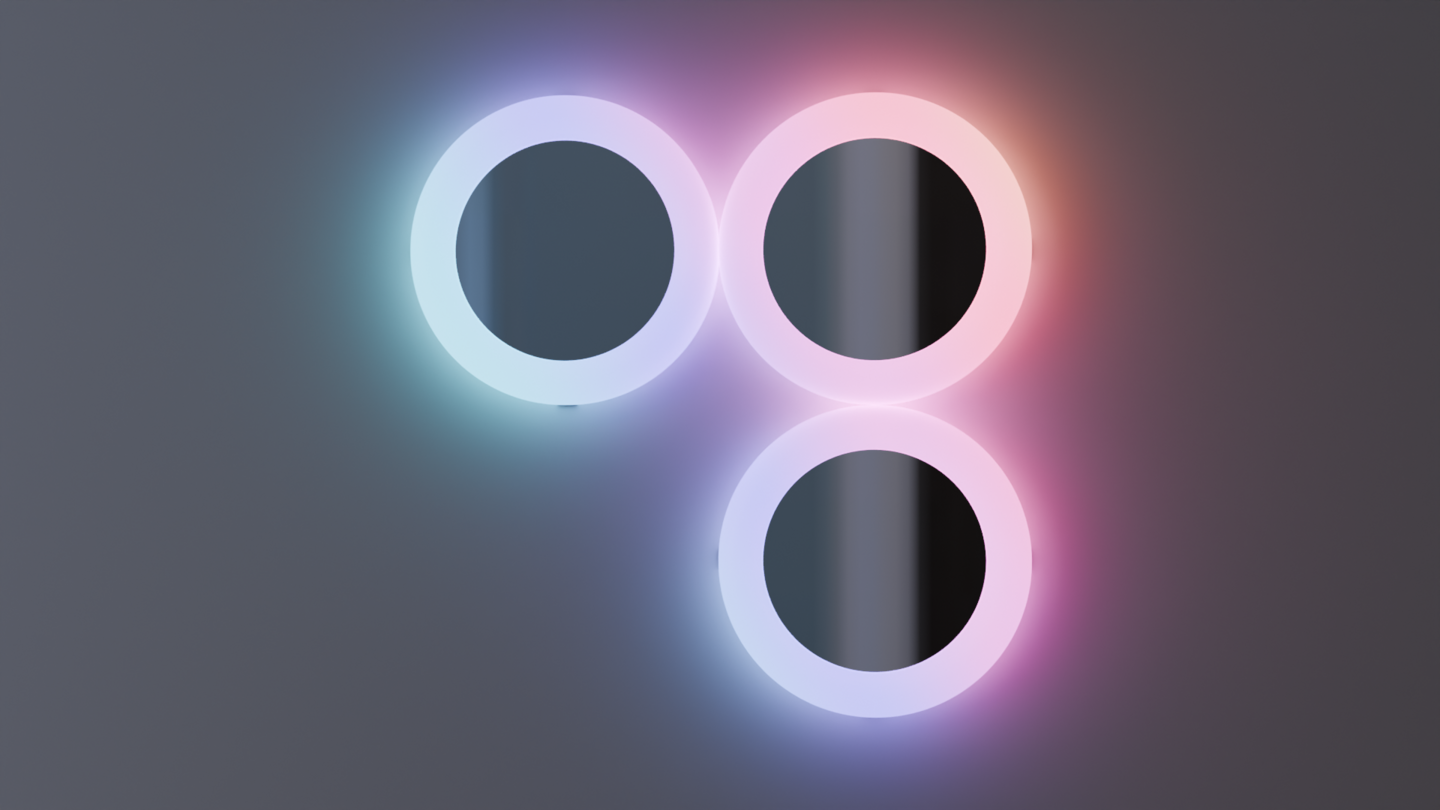

Идея пришла из айдентики проекта: круги в ней светятся, когда сближаются, а там, где они пересекаются, появляется спектр. Я перенесла это поведение в предмет. Порознь модули — просто белые зеркала. Стоит соединить два, и в точке касания загорается радуга, которая расходится по бортикам в обе стороны.У набора четыре режима. «Касание» — светятся только стыки, это режим по умолчанию. «Ореол» — весь бортик светится тёплым белым, и зеркала становятся мягкой подсветкой комнаты. «Волна» — радуга медленно идёт по всей композиции от модуля к модулю. «Ночник» — янтарный свет на 10% яркости, чтобы не включать верхний свет ночью.

Модуль — круг диаметром 280 мм и толщиной 43 мм, зеркало утоплено на 21 мм ниже бортика. Снаружи остаются только опал и зеркало: плата и светодиоды спрятаны под зеркалом, а обслуживать внутри ничего не нужно. Свет идёт не наружу, а в полость бортика: кольцо светодиодов приклеено к торцу фанерной ступицы и светит в опал, который рассеивает его в ровное свечение без видимых точек.Модули соединяет мостик — небольшая печатная плата в форме «бабочки». Он ложится в карманы двух соседних модулей сзади и притягивается двумя потайными винтами с каждой стороны. Винты держат вес, по ним же идёт питание, а подпружиненный контакт посередине связывает платы соседей: так каждый модуль понимает, с какой стороны к нему присоединились, и зажигает свет именно там. В центре основания — окно к разъёму платы для обновления прошивки, а отдельный модуль можно повесить и без мостика, на стальную пластину с пазом под саморез.Модуль я смоделировала в Blender: форма бортика осталась от первой версии, а её МДФ-корпус стал мастер-моделью для вакуумной формовки оболочки. Из этого же файла выведены виды, разрез, файлы для лазерной резки и чертежи.

Вся электрика набора работает от 5 вольт: сетевое напряжение остаётся внутри адаптера, а к стене и модулям идёт только безопасное низкое напряжение. Адаптер подключается к питающему мостику, который можно вставить в любой свободный порт любого модуля, — дальше питание расходится по мостикам ко всем зеркалам.Плата в каждом модуле управляет светодиодами бортика и через контакты мостиков узнаёт соседей, поэтому стыки загораются сами, без настройки. Прошивка следит за мощностью: набору из двух-трёх зеркал хватает зарядки USB-C на 15 Вт, большим наборам нужен адаптер на 30 Вт, и если зеркал много, яркость в режиме «ореол» снижается сама. В ожидании модуль потребляет около 0,2 Вт, а в режиме «касание» один стык — около 2 Вт.Полная схема, компоненты, распиновка платы и расчёт потребления — в файле проекта.

Набор вешается на два самореза: верхние модули держатся на стальных пластинах, остальные —
на мостиках. Сзади модули соединяются мостиками, питающий мостик вставляется в любой свободный порт, кабель идёт к розетке. Новое зеркало добавляется за пару минут: вставить мостик, затянуть винты — и оно сразу загорится вместе с остальными.Днём это белые зеркала, которые не спорят с интерьером. Вечером в точках касания загорается радуга, а можно включить весь круг тёплым белым, пустить волну по композиции или оставить ночник.Управлять светом можно с телефона. Если приложить телефон к питающему мостику, откроется телеграм-бот «Звено»: в нём режимы, яркость, цвет, расписание — например, ночник с 23:00 до 7:00 —
и схема композиции, ведь модули сами сообщают, как висят. Бот работает прямо на плате через домашний Wi-Fi, отдельный сервер не нужен. Прошивка открытая (WLED), поэтому сразу работает и бесплатное приложение WLED. Своё приложение, где можно коснуться стыка на схеме и поменять его цвет, — следующий этап.

МДФ-мастер-модель фрезеруется один раз, по ней формуются оболочки из опалового ударопрочного полистирола: на вакуумном станке в мастерской, если он есть, или у подрядчика по вакуумной формовке. Лишний фланец и центр оболочки обрезаются. Фанера и зеркальный акрил режутся лазером, слои основания склеиваются, в них вкручиваются латунные втулки. Ленту и плату можно паять вручную, платы мостиков заказываются на заводе печатных плат партией.Поверхности не красятся и не шлифуются: белый цвет даёт сам опал, а фанера покрывается матовым лаком только с тыльной стороны. Покупные детали — плата ESP32-C3, лента WS2812B, латунные втулки, pogo-контакты, винты и адаптер питания.

В себестоимость модуля входят электроника, оболочка с формовкой, зеркало, фанера, порты и ручная сборка. Самая дорогая часть — плата ESP32-C3: в расчёте взята розничная цена, при закупке партией модуль станет дешевле. Цены на плату, ленту, полистирол и акрил взяты из магазинов, формовка, фанера, сборка и упаковка — уточнено на сайте у подрядчиков.Минимальный набор — два зеркала: вместе с ними в коробке мостик, питающий мостик, адаптер и кабель. Чем больше набор, тем дешевле каждое зеркало, и даже у самого крупного после налога для самозанятых остаётся около 40%. Зеркала и мостики продаются и по отдельности: любой модуль подходит к любому набору, поэтому композицию можно расширять постепенно.Стартовые вложения — около 9 000 ₽: паяльная станция с инструментом и первая партия плат мостиков. Лазерную резку можно делать в мастерской, а формовку оболочек — там же, если есть вакуумный станок, или у подрядчика: в расчёте она уже заложена как услуга. Первую партию я рассчитала на 50 зеркал, разложенных по наборам разного размера.
