Конструкторско-технологическая подготовка производства

PROTECT STATUS: not protected
41

Цель — разработка конструкторско-­технологической документации для запуска брюк в производство.

Задачи: — Разработка технического эскиза с описанием образца модели; — Разработка образца-­эталона; — Разработка конструкторской документации; — Разработка технологической документации.

big
Original size 2480x1350

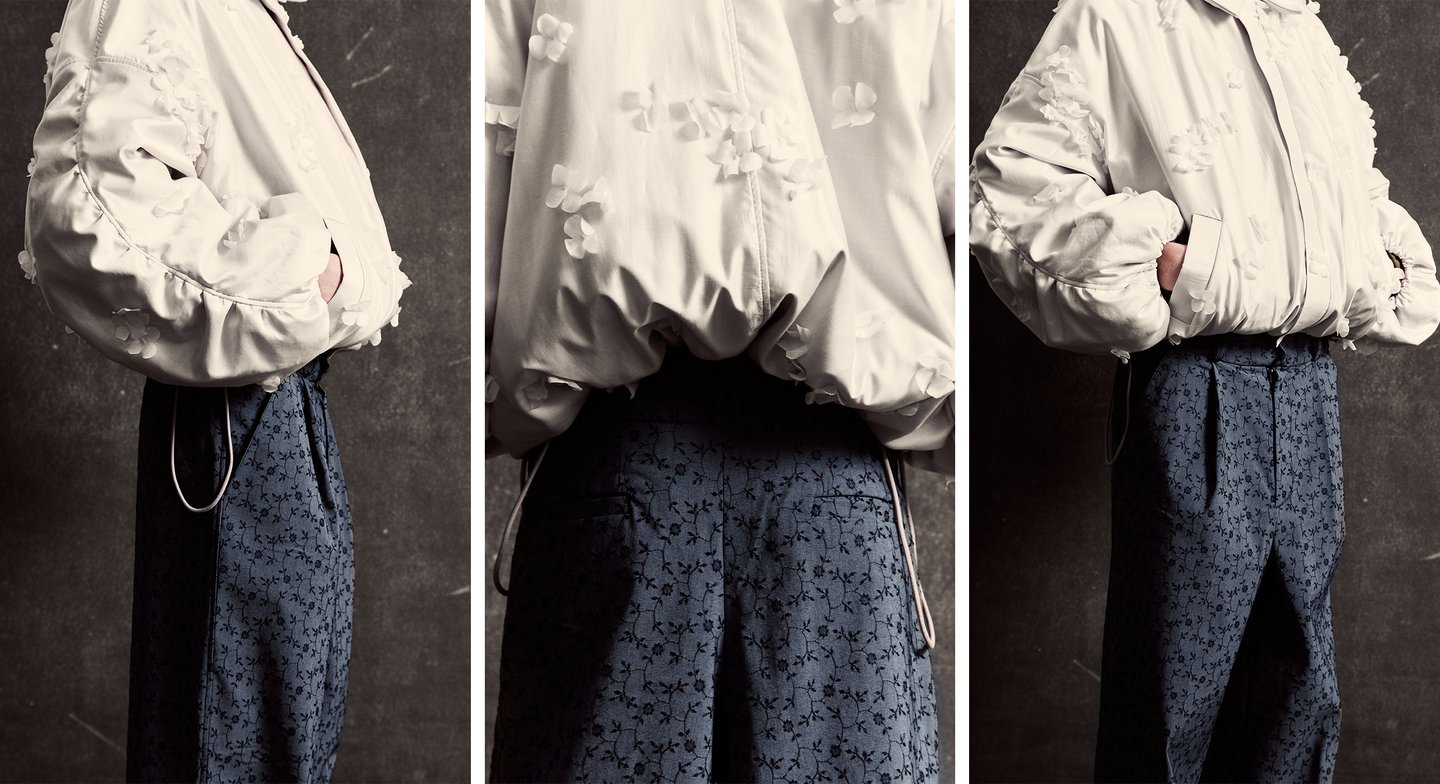

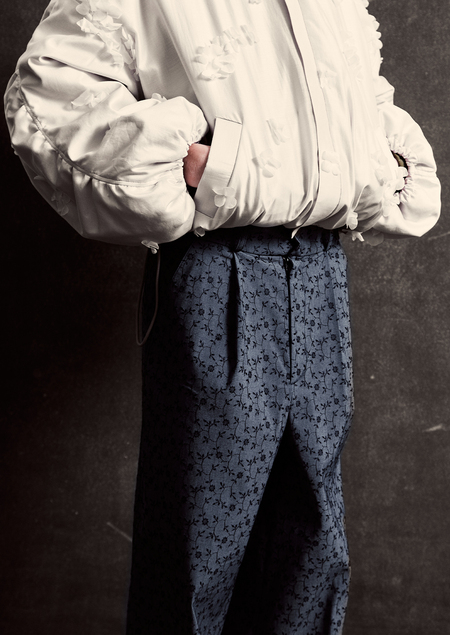

Образец-эталон

big
Original size 2480x1350

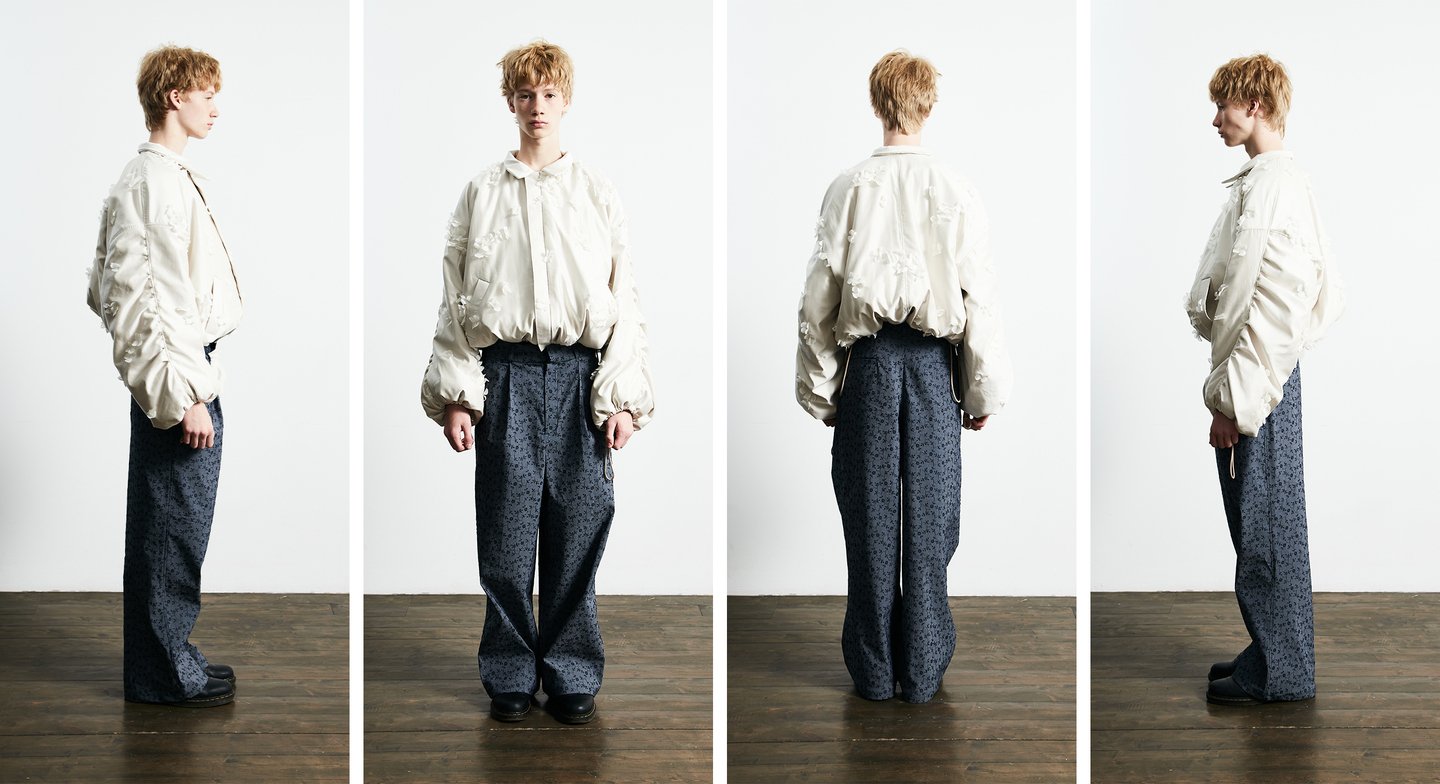

Мужские демисезонные брюки для средней и старшей возрастной группы. Материал — набивной деним средней плотности, рисунок цветочек, не осыпается, высокие эксплуатационные свойства (легко удаляемые загрязнения). Силуэт брюк очень свободный. Линия талии завышена (3 см), конструктивно плотное прилегание в этой области достигается с помощью вытачек и складок. Линия бедер свободная. Величина расширения относительно линии бедер прямая. На поясе располагаются 5 шлевок. Застежка на неразъемной молнии. Брючный крючок и пуговица на поясе. На передних деталях карманы с отрезным бочком, вход в карман застрочен декоративной строчкой на 0,2 см от края. По боковым швам проложены отделочные строчки на 0,3 см от края. На задних деталях карманы с листочкой. Передние детали на притачной подкладке. Длина модели — по щиколотку. Низ изделия закреплен швом вподгибку. Рекомендуемые размеры: обхват талии — 75 см, обхват бедер — 100 см, рост — 175–185 см.

Original size 2480x1350

Технические эскизы

Original size 2480x964

Раскладка лекал класса верх

Original size 2480x1243

Схема узлов

Original size 2480x1130

Маркировочные данные

Original size 2480x1130

Рекомендуемые материалы
